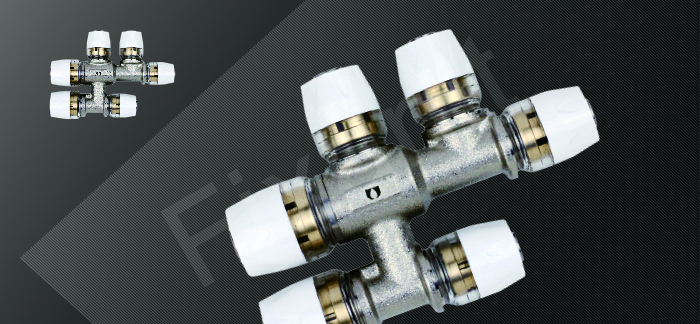

明装散热片连接系统 - 天梭快接 - 六通
1、产品编号及技术参数
|
产品编号 |
产品规格 |
技术参数 |
|
KJSP161616 |
16 x 16 x 16 |
最大承压：2.4MPa
最大拉力：2100N 最高耐温：95℃ |
|
KJSP202020 |
20 x 20 x 20 |
最大承压：2.4MPa 最大拉力：3200N 最高耐温：95℃ |
|
KJSP201616 |
20 x 16 x 16 |
|
|
KJSP201620 |
20 x 16 x 20 |
|
2、适用管道
| 规格 | 参数 |
| D16 |
外径：16.0 公差：+0.3 / - 0 内径：12.0 公差：+0.1 / - 0.2 壁厚：2.0 公差：+0.2 / - 0 |
| D20 |
外径：20.0 公差：+0.3 / - 0
内径：16.0 公差：+0.1 / - 0.2 壁厚：2.0 公差：+0.2 / - 0 |
| D25 |
外径：25.0 公差：+0.3 / - 0 内径：20.0 公差：+0.1 / - 0.2 壁厚：2.5 公差：+0.2 / - 0 |
