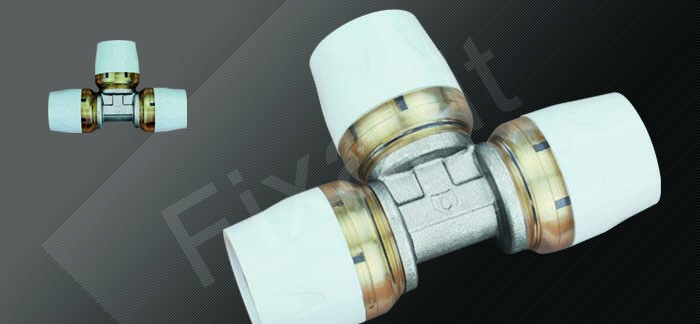

明装散热片连接系统 - 天梭快接 - 等径三通
1、产品编号及技术参数
|
产品编号 |
产品规格 |
技术参数 |
|
KJET16 |
16 |
最大承压：2.4MPa
最大拉力：2100N 最高耐温：95℃ |
|
KJET20 |
20 |
最大承压：2.4MPa 最大拉力：3200N 最高耐温：95℃ |
|
KJET25 |
25 |
最大承压：2.4MPa 最大拉力：4600N 最高耐温：95℃ |
2、适用管道
| 规格 | 参数 |
| D16 |
外径：16.0 公差：+0.3 / - 0 内径：12.0 公差：+0.1 / - 0.2 壁厚：2.0 公差：+0.2 / - 0 |
| D20 |
外径：20.0 公差：+0.3 / - 0
内径：16.0 公差：+0.1 / - 0.2 壁厚：2.0 公差：+0.2 / - 0 |
| D25 |
外径：25.0 公差：+0.3 / - 0 内径：20.0 公差：+0.1 / - 0.2 壁厚：2.5 公差：+0.2 / - 0 |
