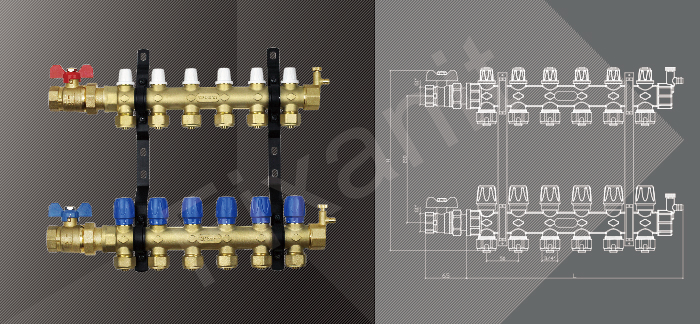

Système de connexion - Sépérateur-collecteur d’eau - Sépérateur et collecteur d’eau - Sépérateur et collecteur d’eau F9100


Adopter la technologie avancée pour le forgeage à haute-densité, la connection sans soudure entre le tuyau principal et le branchement; la structure intérieure est bien organisée/avec l’épaisseur équilibre.

Le distributeur de ce modèle possède la fonction de régler le débit; le branchement du collecteur de l'eau possède la fonction manuelle, l’interface de filetage de la soupape de contrôle de la température du collecteur de l’eau est de M30×1.5.

Le cuivre jaune de bonne qualité de CW617N est adopté comme la matière première, le traitement anticorrosif spécial est fait sur la surface, notamment pour la conception du système de chauffage de radiation de plancher, optimiser l'équilibre du débit de tous les branchements afin de mieux contrôler la quantité de chaleur pour le chauffage de radiation de plancher.

Sélectionner 2+2, 3+3, 4+4, 5+5, 6+6, le calibre de filetage du tuyau principal est de 1", le diamètre est de 25mm, la couleur de sa surface est la cuivre jaune, les pièces de jonction de frette de Φ16×2.0 et de Φ20×2.0 peuvent être sélectionnées pour le branchement.

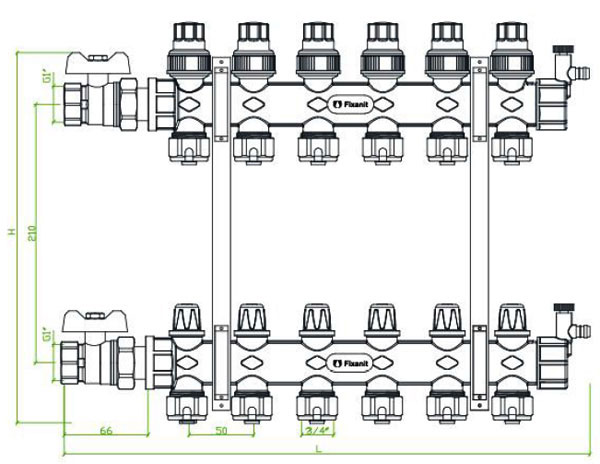

Dimension L(mm) H(mm) Dimension du filetage du tuyau principal Dimension du filetage du tuyausecondaire
2+2 210 310 G1" G3/4"
3+3 260 310 G1" G3/4"
4+4 310 310 G1" G3/4"
5+5 360 310 G1" G3/4"
6+6 410 310 G1" G3/4"

Structure technique Distributeur de l’eau Corps principal Cuivre jaune(CW617N)
Collecteur de l’eau
  Vanne d’opération manuelle Corps Cuivre jaune(CW617N)
Levier Cuivre jaune(CW617N)
Roue manuelle ABS
  Vanne régulatrice Corps Cuivre jaune(CW617N)
Levier Cuivre jaune(CW617N)
Couvercle Cuivre jaune(CW617N)
  Vanne à bille Corps Cuivre jaune(CW617N)
Boule de vanne Cuivre poli chromé
Levier Alliage d’aluminium
Coupe d’échappement d’air extrême Corps Cuivre jaune(CW617N)
Caractéristiques techniques Méditeur applicable eau
Température de l’eau applicable 0-95℃
Calibre de filetage du tuyau principal 1"
Diamètre 25mm
Ecartement des tuyaux principaux 210mm
Calibre de filetage du branchement 3/4"
Ecartement des branchements 50mm
Pression de fonction(max) 16bar
